一、ISWB臥式單級防爆油泵產品概述

ISWB 臥式單級防爆油泵是在ISW離心泵的基礎上派生出來的，具有性能優良、可靠性高、壽命長久、結構合理、外形美觀等特點，是行業領先水平。該系列泵專為輸送石油產品而設計，適合各種石油化工行業的工藝流程。

二、ISWB臥式單級防爆油泵產品用途

ISWB臥式單級防爆油泵主要用于輸送汽油、煤油、柴油等石油產品。它具有廣泛的用途，如用于石油化工、燃料系統、液壓傳動等領域。該泵的輸送介質溫度范圍為-20℃至+120℃，能夠滿足不同環境下的使用要求。

三、ISWB臥式單級防爆油泵工作條件

1. 吸入壓力≤1.6MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa。在訂貨時請注明系統工作壓力，以便制造時進行相應的設計。如果泵系統工作壓力大于1.6MPa，應在訂貨時另行提出，以便采用鑄鋼材料的過流部件。

2. 所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。如果使用介質含有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封，確保泵的正常運轉。

四、ISWB臥式單級防爆油泵產品特點

1. 運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證了平穩運行且絕無振動。

2. 滴水不漏：采用不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

3. 噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響外，基本無噪音。

4. 故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。

5. 維修方便：更換密封、軸承簡易方便，降低了維修成本和時間。

6. 占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

7. 使用壽命長：良好的材料選擇和嚴格的生產工藝，確保泵的使用壽命長久。

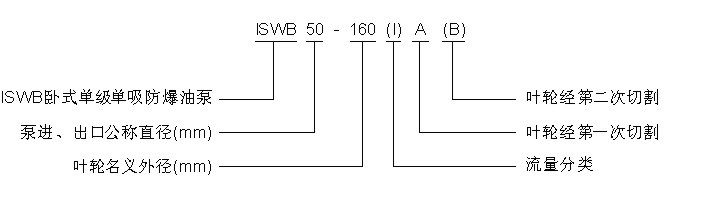

五、ISWB臥式單級防爆油泵型號意義：

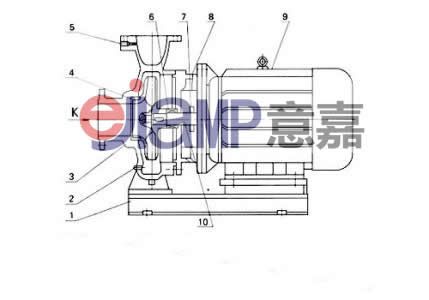

六、結構圖：

臥式管道離心泵結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。
